Самоходная артиллерийская установка СУ-5

Годы производства 1936—1938 г.г.
Выпущено 33 шт

На базе лёгкого танка Т-26

Модификации:

СУ-5-1 — вариант с 76-мм орудием обр. 1902/30 гг. Боекомплект — 8 снарядов. Поскольку по результатам испытаний были выявлены преимущества АТ-1, СУ-5-1 не приняли на вооружение

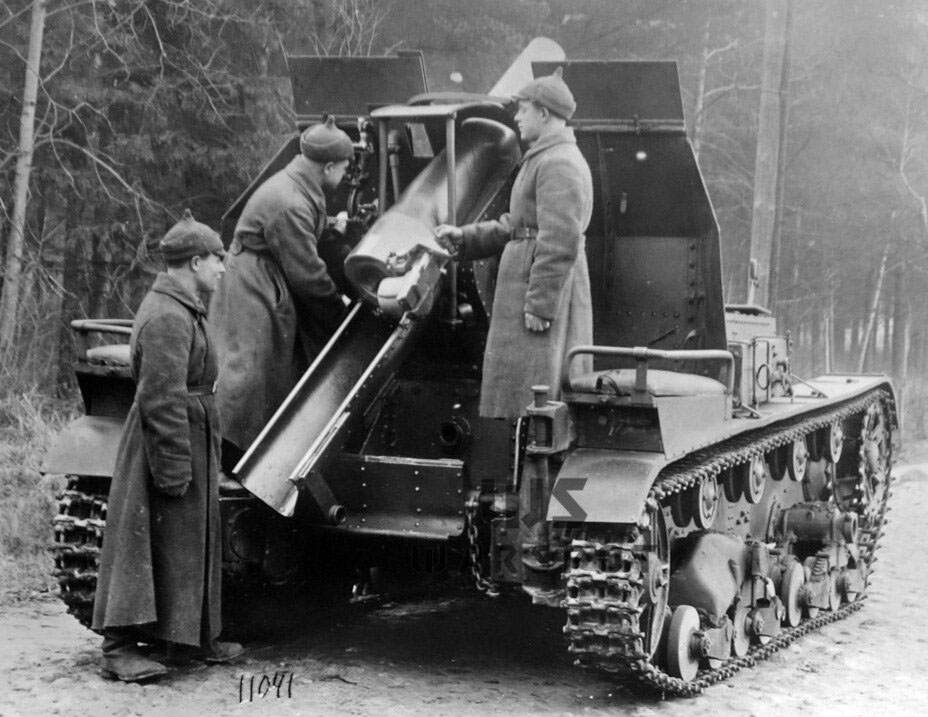

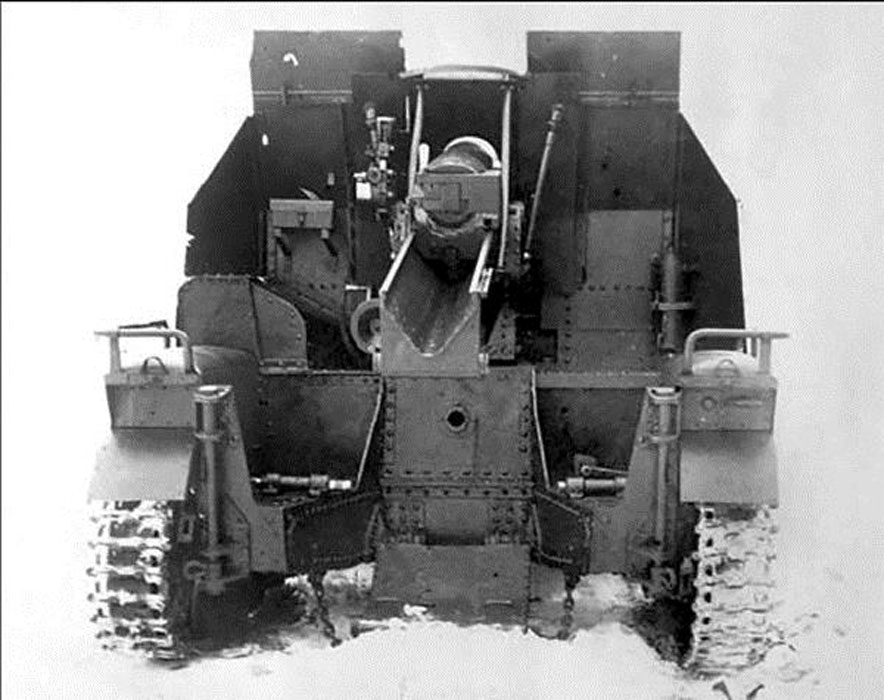

СУ-5-2 — вариант с 122-мм гаубицей обр. 1910/30 гг. Боекомплект — 4 снаряда и 6 зарядов. СУ-5-2 выпускались малой серией, всего был выпущен 31 экземпляр.
СУ-5-3 — вариант с 152-мм мортирой обр. 1931 г., изготовлен один опытный образец, который успешно прошёл заводские испытания в конце 1934 года и даже участвовал в параде на Красной площади. В 1935 году от серийного производства СУ-5-3 было решено отказаться, поскольку шасси танка Т-26 оказалось недостаточно прочным для нормальной эксплуатации орудия столь значительного калибра.

Технические характеристики

Длина корпуса, мм 4840
Ширина, мм 2440
Высота, мм 2560
Клиренс, мм 380
Бронирование
Лоб корпуса, мм/град. 15
Борт корпуса, мм/град. 10
Корма корпуса, мм/град. 10
Днище, мм 6
Крыша корпуса, мм 6
Щиток орудия, мм/град. 15
Вооружение
Калибр и марка пушки 122-мм гаубица 1910/30
Тип пушки гаубица
Боекомплект пушки 8 выстрелов
Прицелы телескопический прицел и панорама Герца
Тип двигателя Т-26, карбюраторный
Мощность двигателя, л. с. 90
Скорость по шоссе, км/ч 30
Запас хода по шоссе, км 170
Преодолеваемый подъём, град. 32°
Преодолеваемая стенка, м 0,9
Преодолеваемый ров, м 2,5
Преодолеваемый брод, м 0,8

Изображения

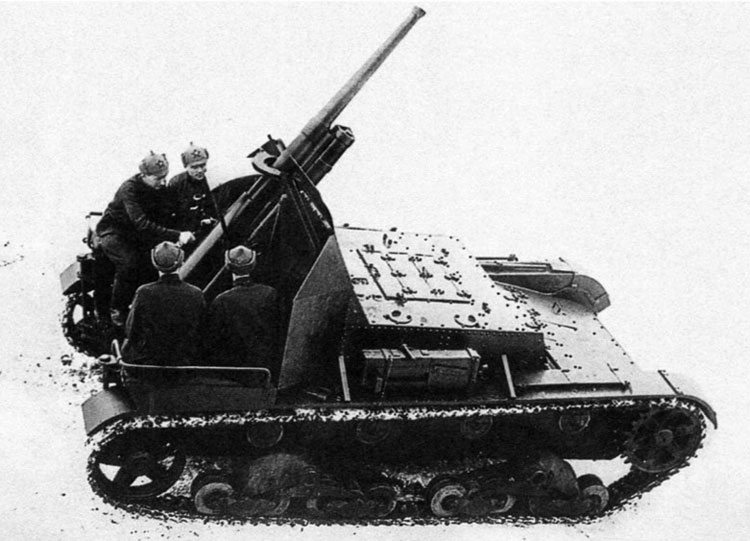

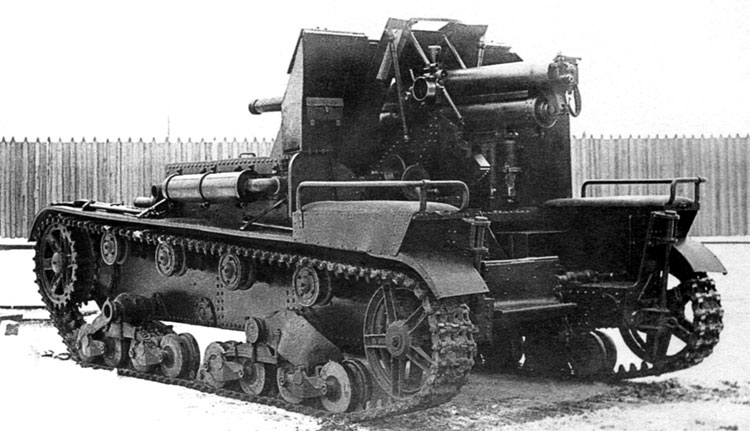

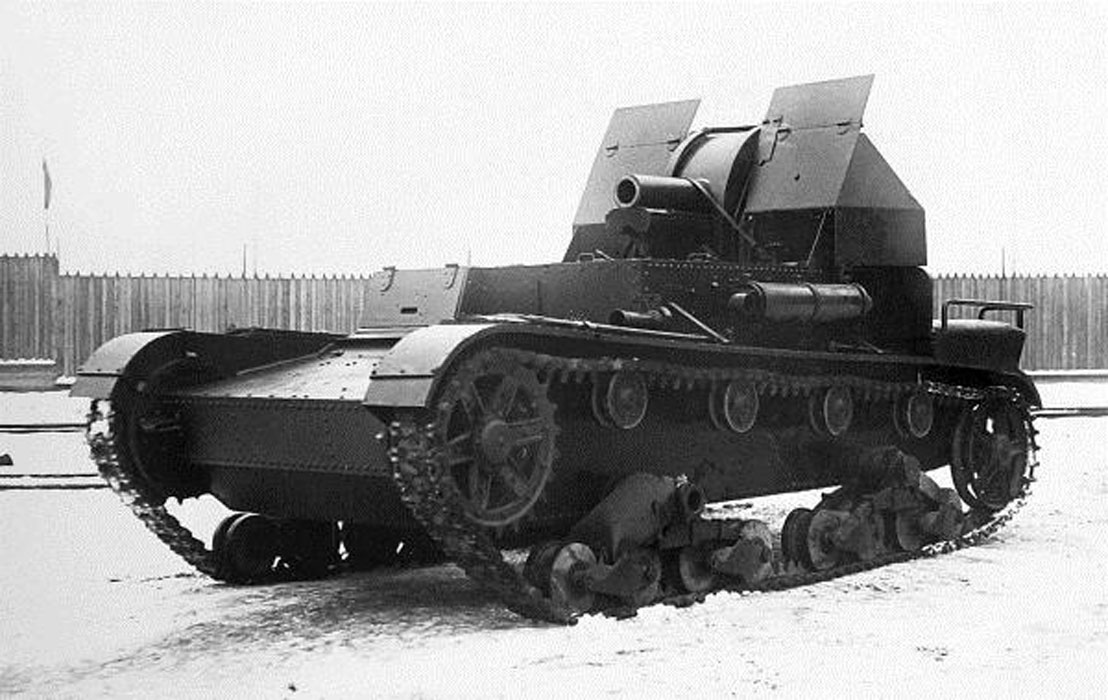

СУ-5-1

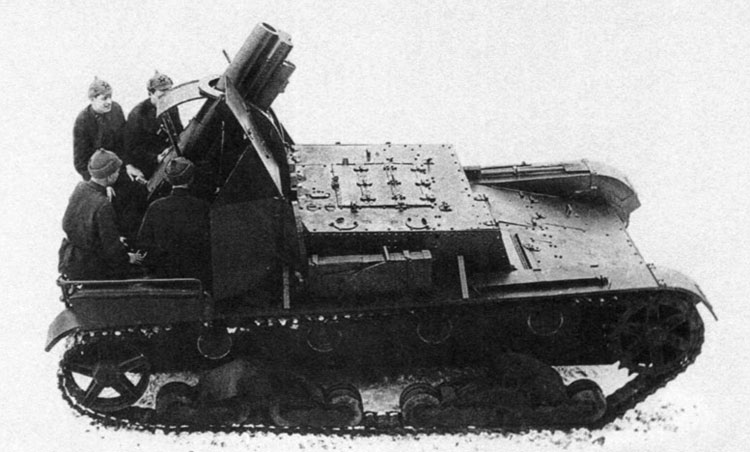

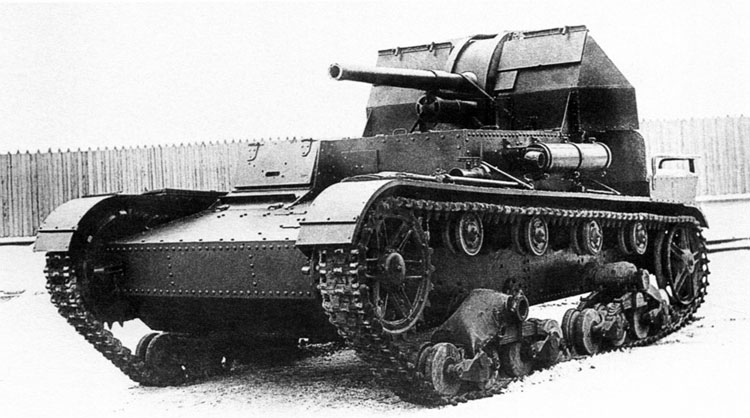

СУ-5-2

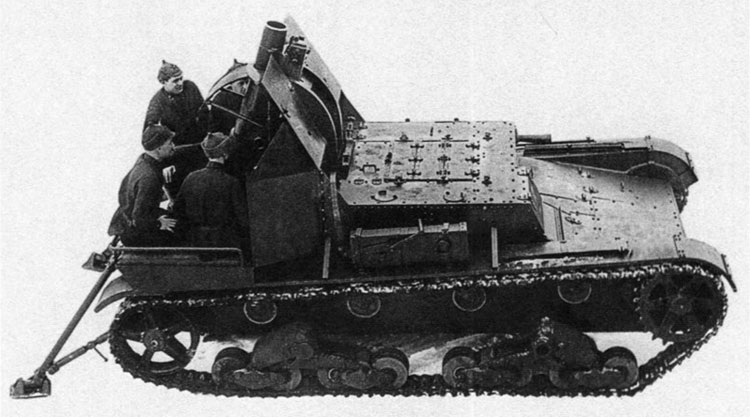

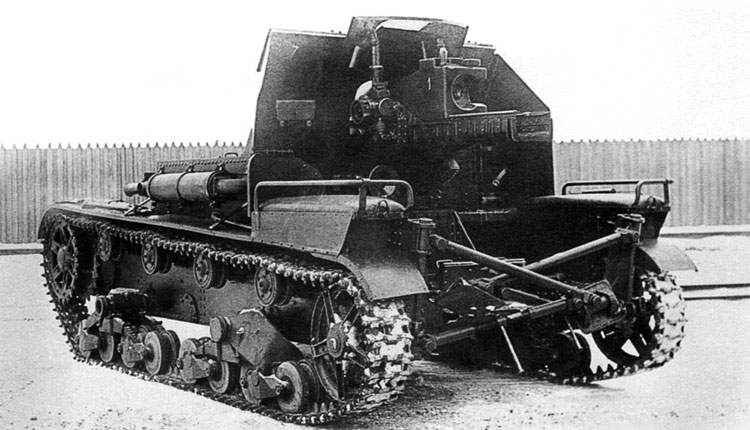

СУ-5-3
